热门搜索:

北京万吉建业建材有限公司主营产品有丙烯酸砂浆、注射式植筋胶、灌注型粘钢胶、混凝土起砂处理剂等产品。北京万吉建业建材是一个集科研、生产、销售、经营、管理为一体的知名企业。欢迎新老客户来电咨询!

    广州聚合物改性水泥砂浆价格 混凝土修补砂浆 国标生产
    • 广州聚合物改性水泥砂浆价格 混凝土修补砂浆 国标生产
    • 广州聚合物改性水泥砂浆价格 混凝土修补砂浆 国标生产
    • 广州聚合物改性水泥砂浆价格 混凝土修补砂浆 国标生产

    广州聚合物改性水泥砂浆价格 混凝土修补砂浆 国标生产

    更新时间:2020-04-13   浏览数:33
    所属行业:建材 建材胶粘剂
    发货地址:北京市昌平区
    产品规格:
    产品数量:9999.00吨
    包装说明:
    单 价:1850.00 元/吨
    聚合物改性水泥砂浆的性能工作性
    耐久性
    聚合物改性砂浆的耐久性一般包括抗渗透性、抗侵蚀性、抗冻性等。国外有学者认为绝大部分水泥基材料的耐久性均可归因为水泥基材料的渗透性和尺寸稳定性。通常经过聚合物改性后砂浆的耐久性会有显著提高。试验结果表明,在砂浆中掺入聚合物乳液后,孔隙孔径明显减小,大孔减少。大孔和连通孔被聚合物本身填充或聚合物成膜封闭,因此改性砂浆的吸水率降低,不透水性提高。聚合物的加入使砂浆形成更致密的微观结构,提高了氯离子的渗透阻力因而其具有优良的抗氯离子渗透性。试验表明,与空白水泥砂浆相比,聚灰比为20%的SAE乳液、VAE乳液、SBR乳液及PAE乳液改性砂浆的抗氯离子渗透性分别提高了69%,27%,75%和42%,其中SBR乳液的改善效果更为理想。有学者认为,一层10mm厚的高性能聚合物改性砂浆可以保护钢至少25年不被海水腐蚀。进一步的试验研究表明,在水泥基修补材料中掺入高性能纤维可以有效地抑制氯离子的渗透和防止钢筋锈蚀。通过改变水泥的品种可以使改性砂浆具有特殊的耐盐性能,例如聚合物乳液改性后的硫铝酸盐水泥修补砂浆具有优异的耐硫酸盐腐蚀性能。
    广州聚合物改性水泥砂浆价格

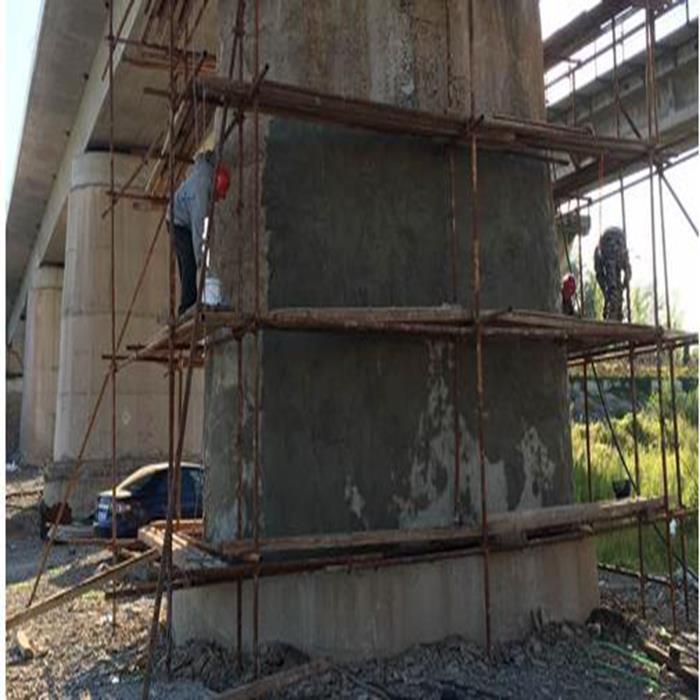

    早在90年前聚合物改性砂浆和混凝土的概念就已被提出了,但直到20世纪70年代后此类材料才得到较快发展,正值欧美发达国家在20世纪四五十年代修建的混凝土结构进入修补加固的时期。从某种程度上说,聚合物在水泥基材料中的应用是伴随着混凝土结构的修补加固而发展起来的。随着近年来我国兴建的混凝土结构进入维修加固期,聚合物改性水泥砂浆在我国的研究应用也有了较快发展。
    广州聚合物改性水泥砂浆价格
    聚合物改性水泥砂浆的性能
    粘结性能
    聚合物改性砂浆在各种基体上的粘结都比普通水泥砂浆好,原因是聚合物与被粘基体材料具有良好的胶接作用。不同种类的聚合物对改性砂浆的粘结性能影响较大。有学者研究发现,丙烯酸砂浆对老混凝土基体的长期粘结性能优于纯丙和氯丁砂浆。聚合物的掺量和水灰比对改性砂浆的粘结强度也有重要影响。试验表明,添加5%~20%的聚合物乳液可以将基准砂浆的粘结强度提高1~4倍。也有学者认为,低聚合物掺量(不超过3.5%)下,改性砂浆的粘结强度与聚合物的掺量成正比;而当聚合物掺量超过3.5%时,掺量增加1%会使粘结强度降低40%。在文献的研究中,研究了不同水灰比对聚合物改性砂浆粘结性能的影响状况,结果发现,90d龄期时,两种不同水灰比(0.35,0.4)的改性砂浆粘结强度均大于4MPa,比水灰比0.3时的粘结强度提高不止1倍,且远高于空白水泥砂浆。而粘结养护制度也会影响改性砂浆的粘结性能,不同的聚合物改性砂浆有各自适合的粘结养护制度。
    广州聚合物改性水泥砂浆价格
    聚合物改性水泥砂浆的性能工作性
    干缩
    聚合物改性砂浆的干缩主要受到聚合物种类和聚灰比的影响,随时间的延长而增大,通常砂浆的28d干缩随聚灰比的增大而减小。文献把不同掺量的丁苯乳液掺入水泥砂浆中,乳液掺量分别为3%,6%,9%和12%,研究表明,乳液掺量为6%时,改性砂浆的90d收缩变形降低幅度大(9.4%);28d龄期前,乳液掺量>3%时,乳液的掺入会抑制改性砂浆的收缩变形,掺加12%的乳液时其收缩变形降幅超过20%。关于聚合物乳液砂浆减缩的机理,有研究认为,乳液的掺入减缓了砂浆早期水化放热的速率,减少了后期养护时砂浆内部水分的丢失,因而产生减缩效果。为了进一步减小收缩,通常采用的方法是掺纤维。有研究发现,掺加1.5%聚丙烯纤维的聚合物乳液改性砂浆的收缩较空白普通水泥砂浆减少40.5%,较同掺量乳液的改性砂浆减少28.6%。另外,利用改性剂例如一些带有特殊基团的聚合物单体对聚合物乳液进行改性,也能达到减缩的效果。
    -/gbabhcg/-

    http://www.bjwjjyjc.com
